1.什么是弧光
（1）空气被电离时，温度随之急剧上升产生电弧，这种放电称之为电弧光放电；
（2）电流增大，光强增大；
（3）主要集中在200-400nm的紫外区、部分紫光。
2.弧光产生的原因：
（1）设备元件老化、绝缘损坏；
（2）过电压；
（3）人为失误；
（4）污染、腐蚀；
（5）柜体结构不合理、维护不到位。
3. 弧光保护的意义：
（1）在燃弧初期快速断开故障点
（2）使得快速恢复供电成为可能
（3）延长一次设备的使用寿命
（4）可以实现中低压母线保护功能
（5）避免人员伤亡
（6）有效补充中低压系统母线保护缺陷
4. 应用范围：
弧光保护装置适用于中低压母线的弧光保护。的弧光保护。

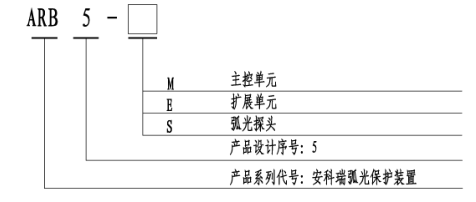

型号规格

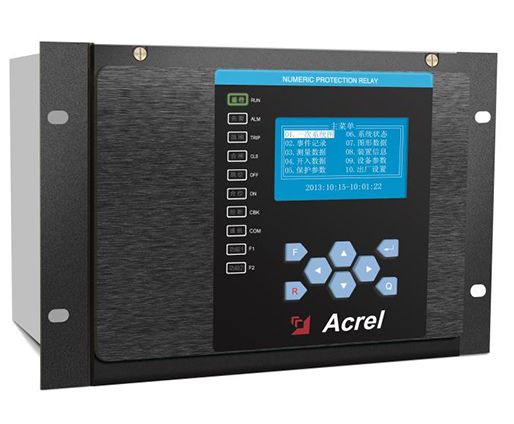

ARB5 系列弧光保护解决方案，其主要器件有 ARB5M 主控单元、ARB5E 扩展单元、ARB5S 弧
光探头、塑料光纤和尾纤。
弧光保护装置主要功能
装置保护功能
1）弧光保护（8 组）；
2）失灵保护（4 组）；
3）TA 断线监测（4 组）；
4）非电量保护；
5）装置故障告警。
主要测控功能
1) 24 路开入信号量的采集（通过增加开入板可扩展开入数量），除部分有特殊定义外，
其余开入量可由用户定义。本单元开入信号有两种接入方式可供选择：一种有源接点，外
接电源；另一种是无源接点，本装置提供电源。具体见后面的示意图。用户在订货时需说
明。
测量数据
1.基本数据——电流 1：IA1、IB1、IC1；电流 2：IA2、IB2、IC2；电流 3：IA3、IB3、IC3；电流 4：IA4、IB4、IC4。
2.谐波数据——电流 1：IA1、IB1、IC1；电流 2：IA2、IB2、IC2；电流 3：IA3、IB3、IC3；电流 4：IA4、IB4、IC4 的 2、3、5 次谐波。
3. 对称分量——电流 1 对称分量:I1_1、I2_1、3I0_1；电流 2 对称分量:I1_2、I2_2、3I0_2；电流 3 对称分量:I1_3、I2_3、3I0_3；电流 4 对称分量:I1_4、I2_4、3I0_4。
4.弧光保护解决方案由主控单元 ARB5-M 和扩展单元 ARB5-E 组成，一个主控单元可配多个扩展单元。每个扩展单元可以插接多个扩展插件，每个扩展插件可以采集 5 路弧光信号，一个扩展单元最多可以插接 6 块扩展插件，扩展单元主要给扩展插件提供工作电源，进行弧光信号仿真模拟等；主控单元上有四组三相电流采集回路，可以采集 12 路模拟电流信号；还有弧光采集插件，每个插件可以接收 30 路弧光信号，一个主控单元最多可以插接 4路弧光采集插件，合计 120 路弧光信号。弧光保护典型配置方案如下图。

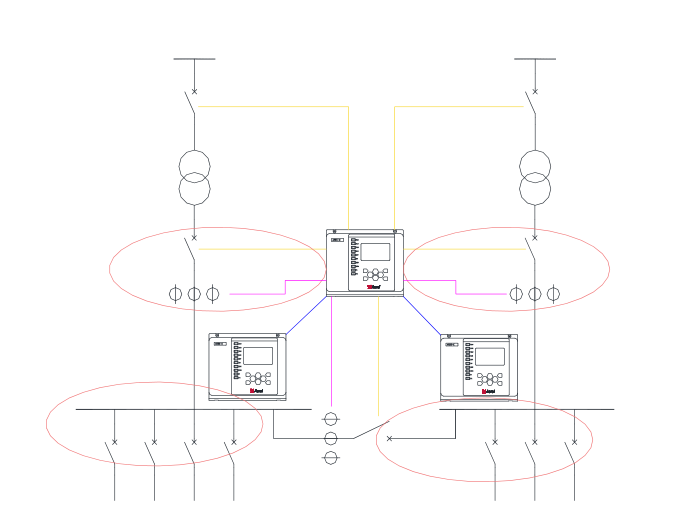

图 1.1 弧光保护装置典型配置方案

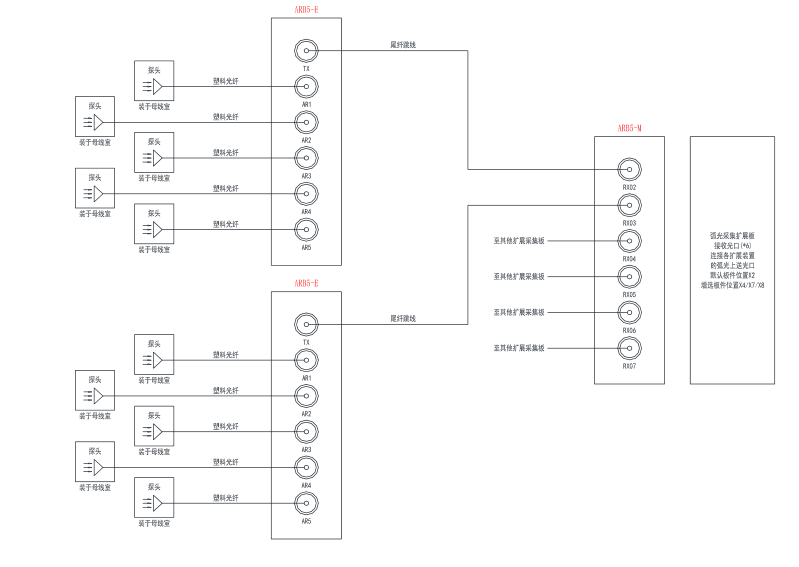

图 1.2 弧光保护装置构成方式
3.3 通讯接口功能
1) 数字化变电站接口：符合 IEC61850 通信规范（标配），支持 SV 输出（选配）、GOOSE 输入输出（选配），支持传统互感器、模拟量小信号或电子式互感器接入。
2) 通讯功能：采用 ARM9 独立微处理器进行通讯管理，可提供 2 路 RS485（标配 1 路）、2 路以太网通讯接口、1 路打印接口和 1 路 IRIG-B 码对时接口；通讯协议支持 IEC61850、modbusRTU、modbus TCP、IEC103。各功能单元与主控计算机（或通信管理机）进行通讯，可实
现遥测、遥信、遥控、保护定值设定及查询、装置工作状态、SOE 事件记录、录波数据等
传输功能。
3.4 其他特点及功能
1) 扩展功能：：同一插槽位置可配置不同功能板件，很方便实现开入、开出等通道的扩展。
2) 自检功能：具备软、硬件实时自检、硬件配置自动识别与报警功能。
3) 可编程逻辑功能：各保护功能、继电器、开入量具有逻辑组态功能，用户可以现场根据需
要来进行设定：保护动作出口和信号输出可自由整定、开入量可通过设定实现非电量保护
功能和闭锁保护功能。
4) 友好人机界面：大屏幕图形液晶显示，动态显示一次系统图、实时波形图、故障录波图、
各种电气参数及保护信息。中文菜单提示，操作快捷方便。
5) SOE 事件记录：在线记录事件量达 1024 条，先进先出（FIFO）动态刷新，带有时间标记，
掉电不丢失。
6) 故障录波功能：采用 COMTRADE 标准录波格式，可记录 20 个录波报告，可将故障前、故障
中、故障后的电流、电压、断路器状态和保护信息完整真实记录下来，为用户进行故障分
析提供依据。
7) 故障自动推画面功能：当保护动作或者有告警信息时，装置自动弹出画面，提示用户动作
或者告警的保护。
8) 调试接口：装置具有专门的以太网调试接口，通过专用配置软件，可以就地和远方实现程
序升级、定值设定、故障分析，提高了用户的使用和维护方便性，提高了工作效率。
9) 电磁兼容：装置强弱电严格分开，采取硬件、软件抗干扰措施，装置的抗干扰能力大大提
高，对外电磁辐射满足相关标准。
10) 全封闭机箱：采用全封闭半层 4U 标准机箱，机箱深度较小，既适合集中组屏安装，也可
开关柜分散安装；独特机箱设计方便拼接。
符合《DL/T 478-2013 继电保护和安全自动装置通用技术条件》规程要求。
符合《GB/T 14285-2006 继电保护和安全自动装置技术规程》规程要求。
支持 DL/T667-1999(idt IEC60870-5-103)规约、Modbus 规约和 DL/T860（IEC61850)规约。

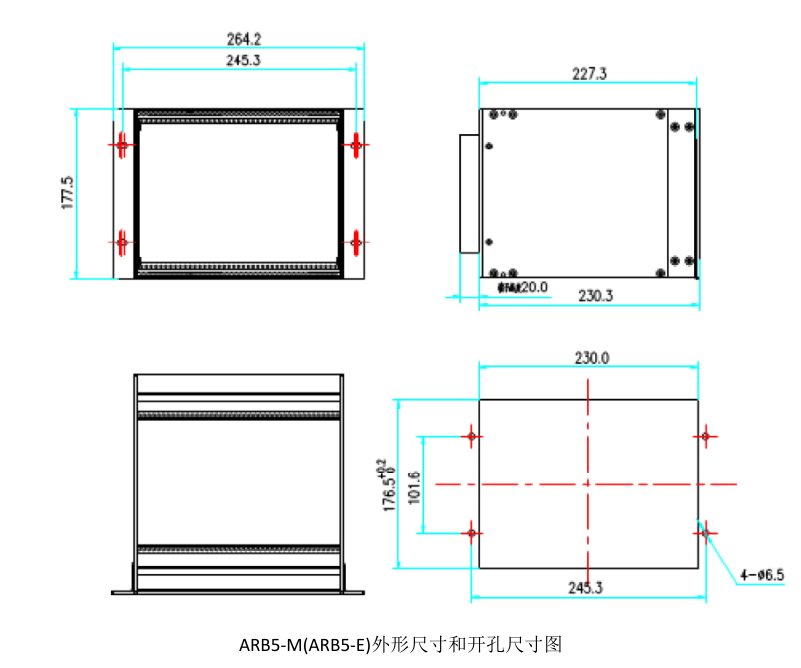

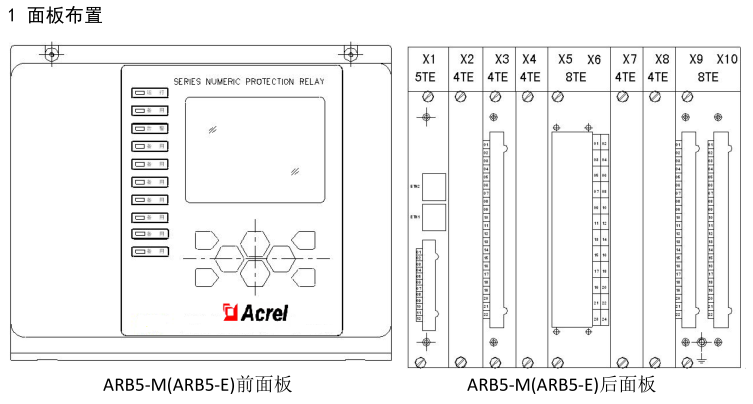

装置外形及开孔尺寸
