应用范围：

可广泛应用于煤矿、石化、冶炼、电力、建筑等行业的配电领域。

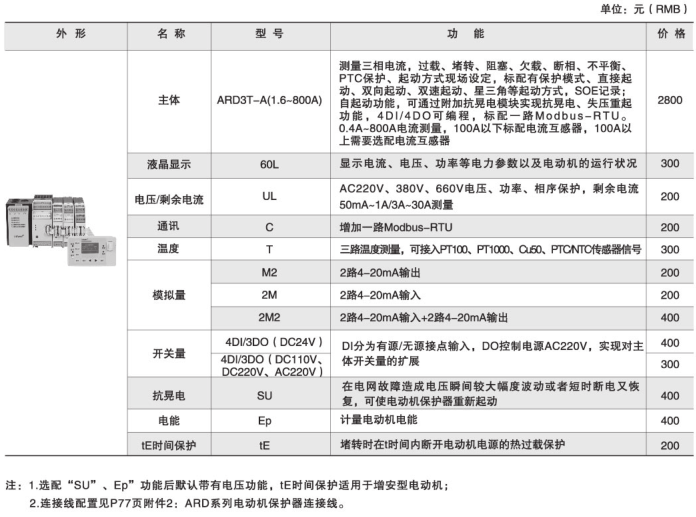

订货范例：

具体型号：ARD3T K1 A25/C+60L
技术要求：电动机功率5.5KW；DI为无源节点，控制DO工作电压为220V；液晶显示。
通讯协议：双路RS485接口 Modbus/RTU协议
辅助电源：AC/DC220V

数字式电动机保护器

技术参数		技术指标
		ARD2(L)	ARD2F	ARD3
辅助电源	电压	AC85V~265V/DC100V~350V
	功耗	≤7VA	≤15VA
额定工作电压		AC380V/AC660V，50Hz/60Hz
额定工作电流		1A（0.1～9999）
		5A（0.1～9999）
		1.6A（0.4A～1.6A）
		6.3A（1.6A～6.3A）
		25A（6.3A～25A）
		100A（25A～100A）
		250A（63A～250A）
		800A（250A～800A）
继电器输出触点容量		AC250V/ 3A；DC30V/ 3A	AC250V/ 6A
开关量输入		2路	9路
环境		工作温度：-10ºC～55ºC
		贮存温度：-20ºC～65ºC
		相对湿度：5﹪～95﹪不结露
		海拔高度：≤ 2000m
污染等级		2
防护等级		IP20	主体IP20,显示单元IP45
安装类别		III级

模块式电动机保护器

技术参数	技术指标
ARD3T辅助电源	AC/DC 110 / 220V或AC 380V，功耗≤15VA
电机额定工作电压	AC 380V / 660V，50Hz / 60Hz
电动机额定工作电流	1.6（0.40A-2.00A）		使用测量模块测量
	6.3（1.6A-6.3A）
	25（6.3A-25A）
	100（25A-100A）
	250（63A-250A）		采用外置电流互感器 + 测量模块
	800（250A-800A）
漏电	50mA-1A		采用测量模块 + 漏电流互感器
	3A-30A
继电器输出触点容量	阻性负载		AC250V、6A；DC24V、6A
	感性负载		AC250V、2A；DC24V、2A
主体开关量输入、输出	4DI、4DO，DI可以为干节点或湿节点
开关量模块	4DI、3DO，DI可以为干节点或湿节点
温度模块	外接传感器类型：PT100、PT1000、Cu50、PTC、NTC 传感器路数：3路 传感器对应测量范围： PT100/PT1000：-50°C～+500°C Cu50：-50°C～+150°C PTC/NTC：100Ω～30kΩ
模拟量模块	可实现：2路4～20mA输入测量，2路4～20mA变送输出 4～20mA输入测量精度±0.5% 4～20mA输出最大带载能力为≤500Ω
主体通讯	RS485：Modbus-RTU
通讯模块	RS485：双Modbus-RTU、Profibus
环境	工作温度	-10ºC～55ºC
	贮存温度	-25ºC～65ºC
	相对湿度	≤95﹪不结露，无腐蚀性气体
	海拔	≤2000m
污染等级	3级
防护等级	主体IP20，分体显示模块IP45（安装在柜体上）
安装类别	III级

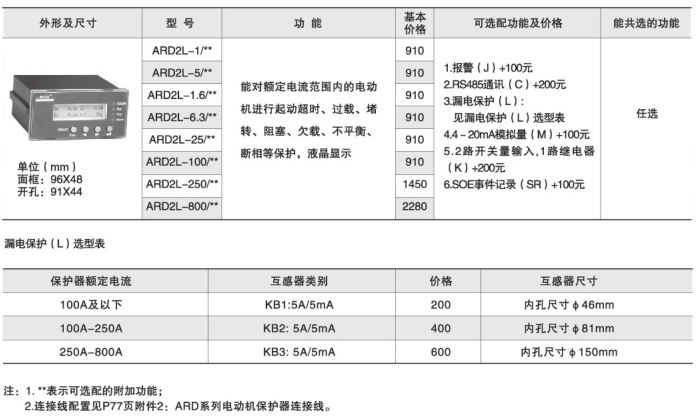

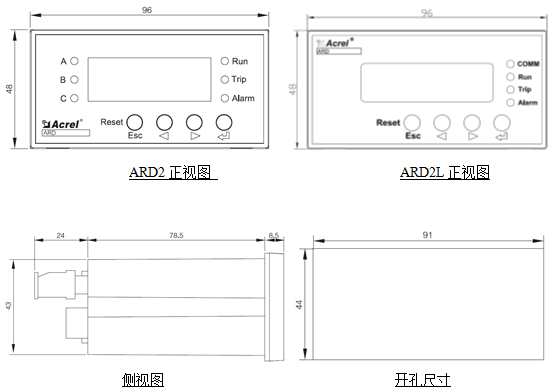

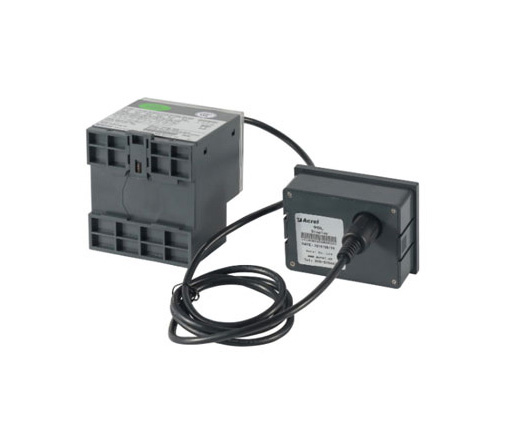

● ARD2(L)电动机保护器
◆ 主体模块

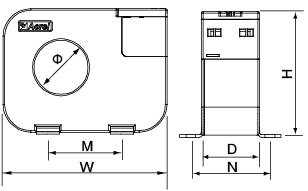

◆ 互感器

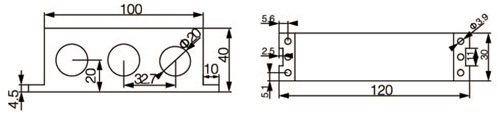

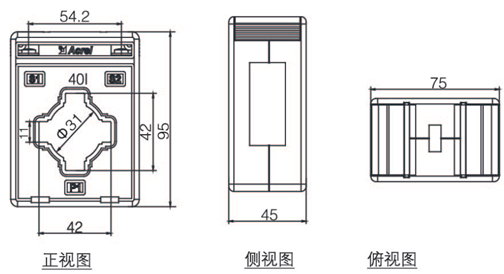

0.1A～100A互感器

63A~250A互感器

250A~800A互感器

100A以下漏电流互感器

100A以上漏电流互感器

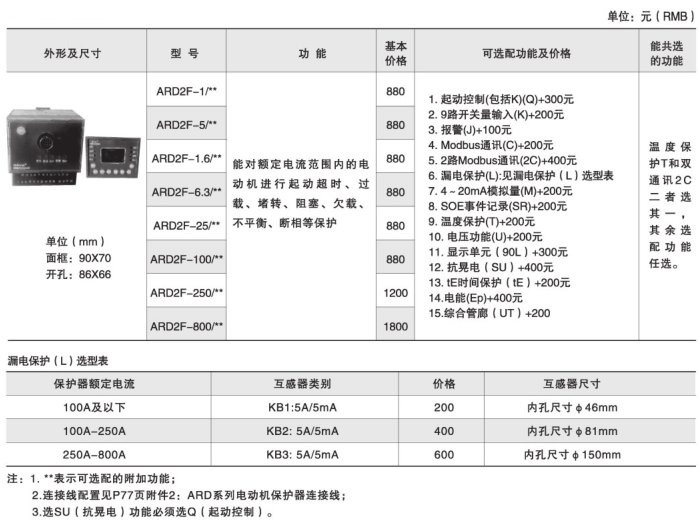

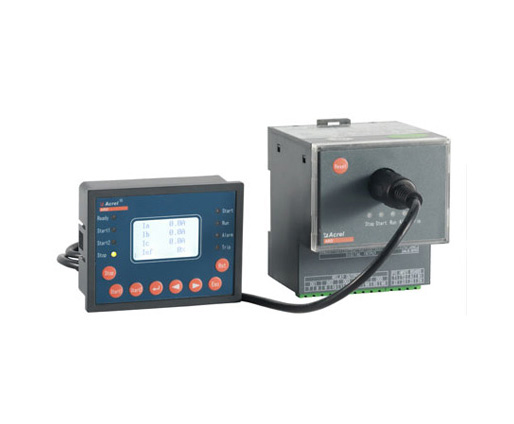

c ARD2F、ARD3电动机保护器

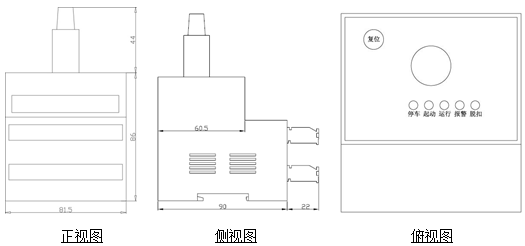

◆ 主体模块

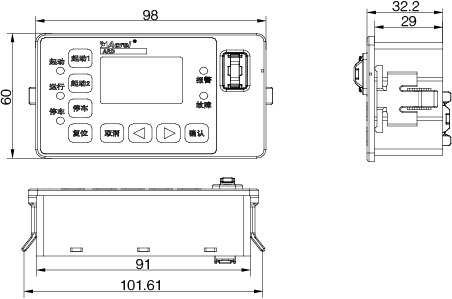

◆ 显示单元

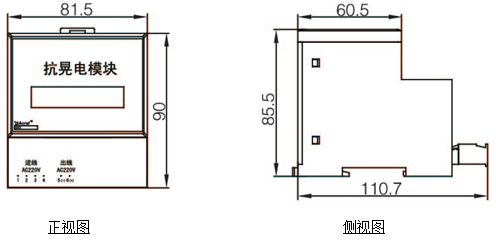

◆ 抗晃电模块

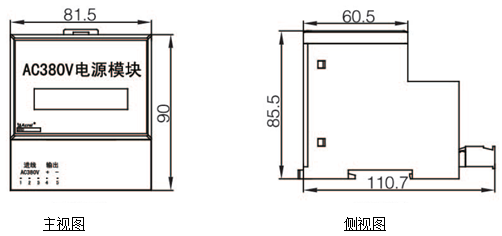

◆ AC380V电源模块

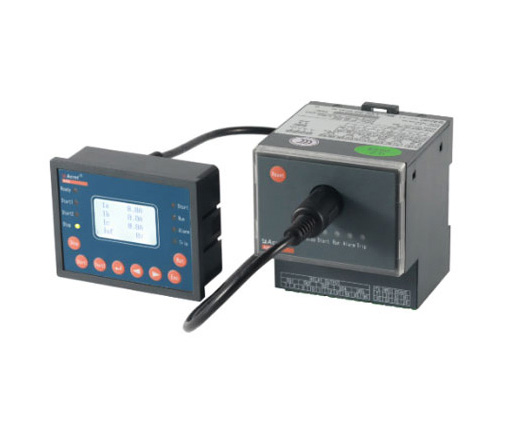

● ARD3T电动机保护器
◆ 主体模块

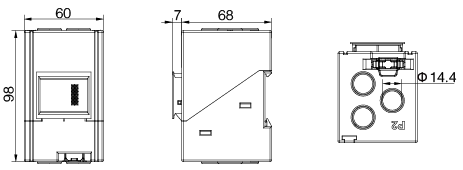

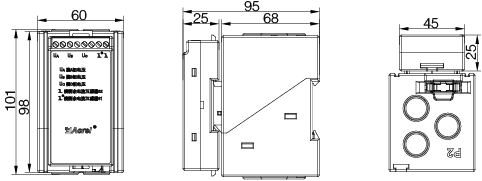

◆ 测量模块
电流测量模块

电流+电压测量模块

◆ 温度、模拟量、开关量模块

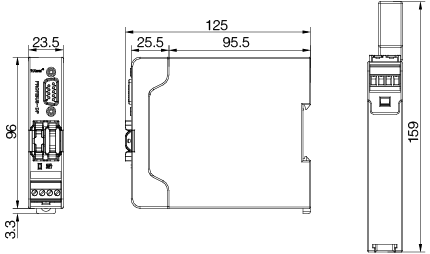

◆ 通讯模块

◆ 显示模块

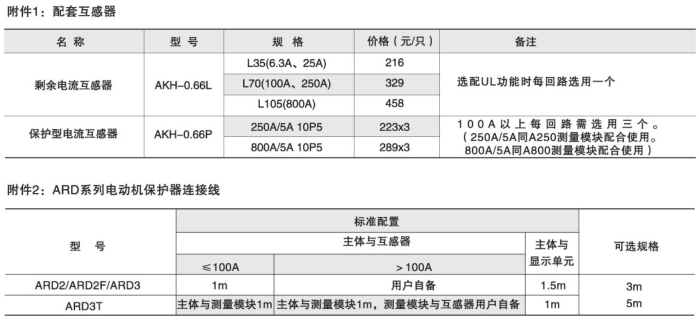

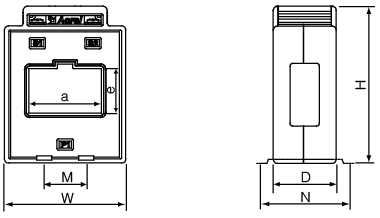

◆ 外置电流互感器

◆ 漏电流互感器

●ARD系列智能电动机保护器

●ARD2F系列智能电动机保护器

●ARD3系列智能电动机保护器

●ARD3T系列智能电动机保护器
