应用范围：
应用于工业自动化领域。订货范例：
具体型号：BA10-AI/I| 技术参数 | 指 标 | ||
| 输入信号 | BA05-AI 测量范围 AC 0～(0.5～10)A | ||
| BA10-AI 测量范围 AC 0～(8～50)A | |||
| BA20-AI 测量范围 AC 0～(40～200)A | |||
| BA50-AI 测量范围 AC 0～(60～600)A | |||
| BA50L-AI 测量范围 AC 0～(0.1～1)A | |||
| 输 出 | 标称值 | DC4～20mA、DC0～20mA、DC1～5V、DC0～5V | |
| 过载保护 | 最大输出 ≤ 满度的135% | ||
| 负载电阻 | 输出为电压时≥1000Ω；输出为电流时：≤400Ω | ||
| 纹波分量 | 输出信号中的交流成分 ≤ 满度的1% | ||
| 工作电源 | DC12V 允许范围10～15V | ||
| DC24V 允许范围18～30V | |||
| 功耗 | ≤1W | ||
| 耐压强度 | 输入与输出及电源之间允许AC2000V工频耐压 | ||
| 精度等级 | 0.5 | ||
| 温度漂移系数 | ≤200ppm | ||
| 响应时间 | 平均值≤350mS 真有效值≤100mS | ||
| 安装方式 | TS35mm导轨安装，或用螺钉固定在柜体上 | ||
| 环境 | 温 度 | 工作：-25~+70℃；存贮：-40~+80℃ | |
| 湿 度 | ≤90%RH，不结露，无腐蚀性气体场所 | ||
| 海 拔 | ≤2500m | ||

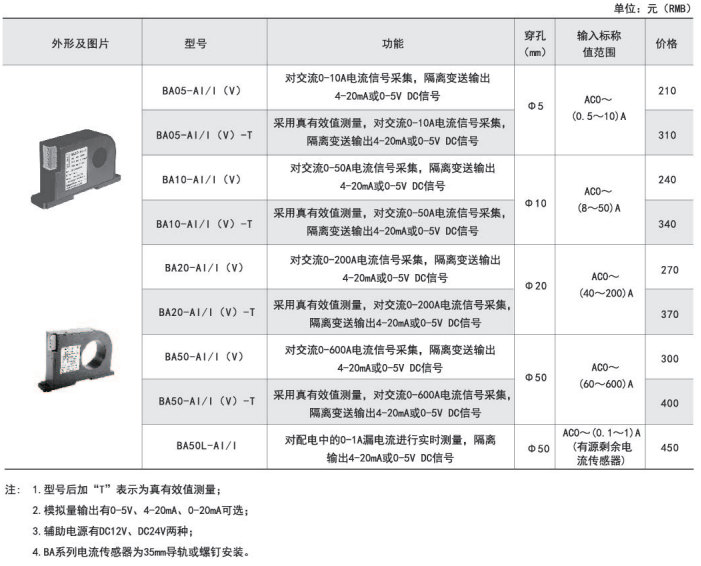

| 型号 | 功能 | 穿孔（mm） | 输入标称值范围 |
| BA05-AI/I（V） | 对交流0-10A电流信号采集，隔离变送输出4-20mA或0-5V DC信号 | Φ5 | AC0～(0.5～10)A |
| BA05-AI/I（V）-T | 采用真有效值测量，对交流0-10A电流信号采集，隔离变送输出4-20mA或0-5V DC信号 | ||
| BA10-AI/I（V） | 对交流0-50A电流信号采集，隔离变送输出4-20mA或0-5V DC信号 | Φ10 | AC0～(8～50)A |
| BA10-AI/I（V）-T | 采用真有效值测量，对交流0-50A电流信号采集，隔离变送输出4-20mA或0-5V DC信号 | ||
| BA20-AI/I（V） | 对交流0-200A电流信号采集，隔离变送输出4-20mA或0-5V DC信号 | Φ20 | AC0～(40～200)A |
| BA20-AI/I（V）-T | 采用真有效值测量，对交流0-200A电流信号采集，隔离变送输出4-20mA或0-5V DC信号 | ||
| BA50-AI/I（V） | 对交流0-600A电流信号采集，隔离变送输出4-20mA或0-5V DC信号 | Φ50 | AC0～(60～600)A |
| BA50-AI/I（V）-T | 采用真有效值测量，对交流0-600A电流信号采集，隔离变送输出4-20mA或0-5V DC信号 | ||
| BA50L-AI/I | 对配电中的0-1A漏电流进行实时测量，隔离输出4-20mA或0-5V DC信号 | Φ50 | AC0～(0.1～1)A（有源剩余电流传感器） |

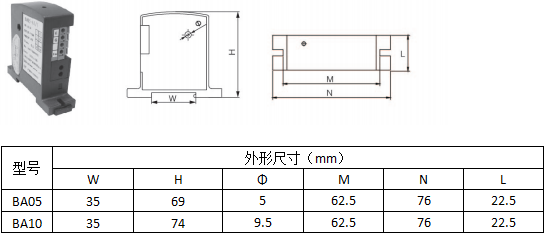

BA05、10电流传感器外形及穿孔尺寸

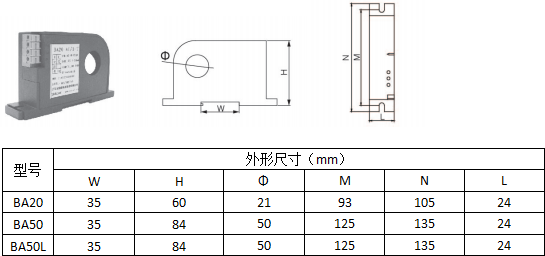

BA20、50、50L电流传感器外形及穿孔尺寸
