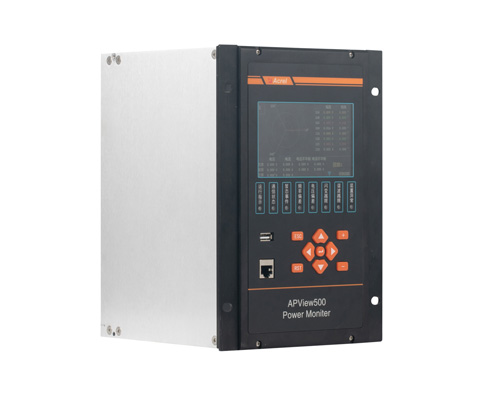

APView系列电能质量在线监测装置采用了高性能多核平台和嵌入式操作系统，遵照IEC61000-4-30《测试和测量技术-电能质量测量方法》中规定的各电能质量指标的测量方法进行测量，集谐波分析、波形采样、电压暂降/暂升/中断、闪变监测、电压不平衡监测、事件记录、测控控制等功能为一体，能够满足110kV 及以下供电系统电能质量监测的要求。

广泛适用于化工、钢铁、冶金、半导体、医院、数据中心、交通建筑、新能源等行业的电能质量监测。

具体型号：APView500 25110。

辅助电源：DC220V/AC220V

电流输入：5A

零序电流输入：1A

交流电压输入：AC57.74/100V

IEC61850协议：不带

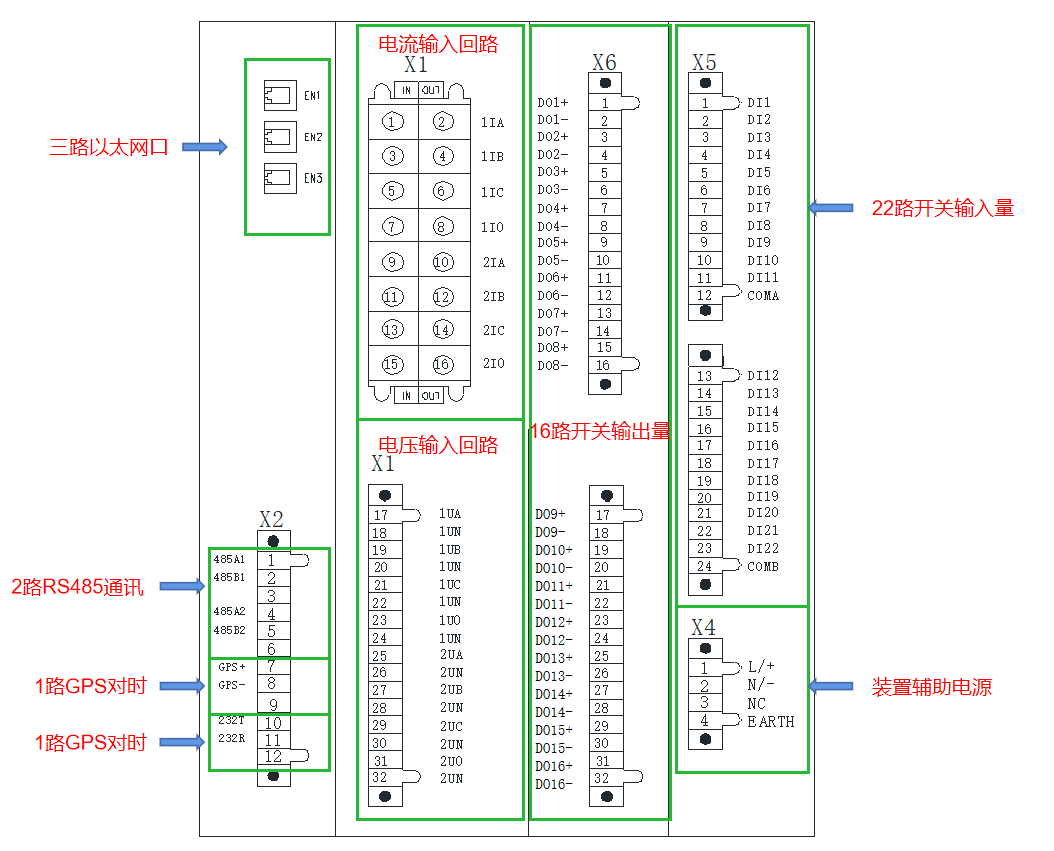

接线方式

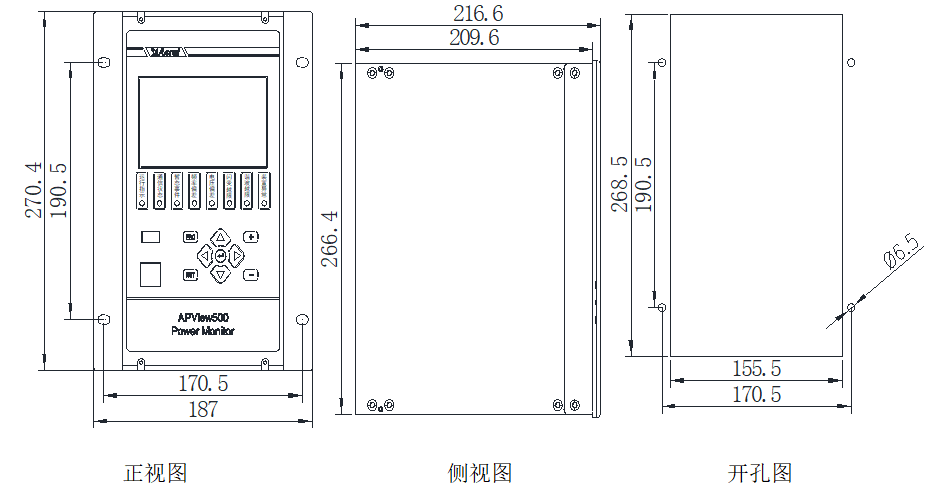

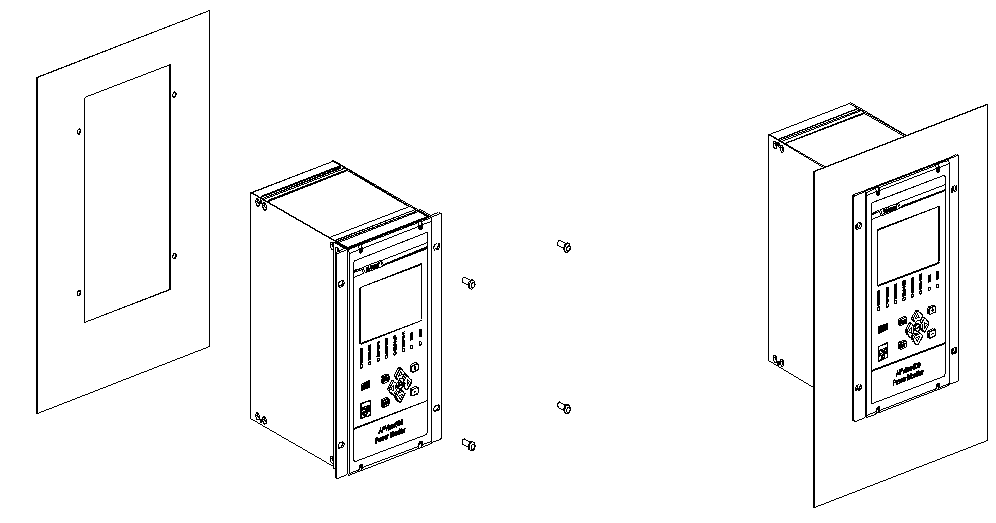

安装示意
