怀化高铁南站前广场消防设备电源监控系统
发布时间:2020-08-22 13:23
基本信息:
项目名称:怀化高铁南站前广场消防设备电源监控系统
项目地点:怀化
实施时间:

项目简介:
怀化南站位于湖南省怀化市鹤城区湖天南大道的南端东侧,是沪昆高铁、怀邵衡快铁的和张吉怀高铁(计划2016年底开工)的枢纽车站。车站设沪昆、怀邵衡两场,5个站台14条股道,总面积约17.2万平方米,投资约20亿元,其中站房面积14930.6平方米,投资6.91亿元。于2014年12年16日正式开通运营。
AFPM100小型消防设备电源监控系统采用,消防设备电源状态监控器+电压/电流传感器的两层结构组网模式,针对大型消防设备电源监控系统采用,消防设备电源监控系统主机+消防设备电源状态监控器(区域主机)+电压/电流传感器的三层结构组网模式,从而简化了系统结构设计。

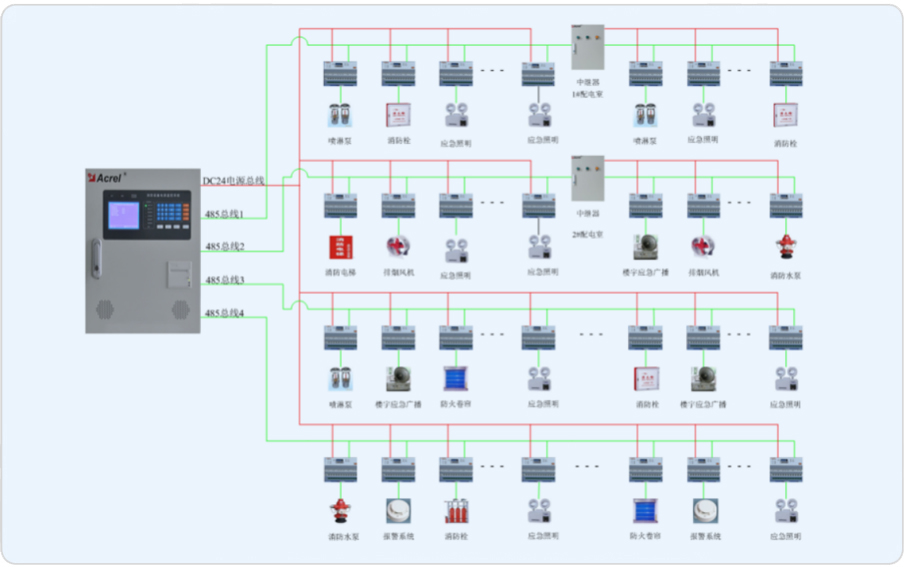

系统组网共分为站控管理层、网络通讯层、现场设备层三层,该项目通讯总线共接入9条通讯总线,总线在楼层配电箱手拉手串接后,接入消防设备电源中继器,在接入壁挂式后台,组成消防设备电源监控系统的大动脉。AFPM100消防设备电源监控系统能够对消防设备的电源进行实时的监控,通过检测消防设备电源的电压、电流、开关状态等相关信息,从而判断消防设备电源是否有断路、短路、过压、欠压、缺相、错相以及过流(过载)等故障信息并报警、记录。通过友好的人机交互界面,实时反映出被监控设备电源的状况,并集中显示,从而有效避免在火灾发生时消防设备由于电源故障而无法正常工作的危急情况,保障消防联动系统的可靠性。该项目现场共有152只AFPM3-2AV消防设备电源探测器模块。

系统实现的功能:
1.监控报警 被监控设备电源回路开关状态,被监控设备电源的工作状态(电压、电流及报警状态信息。
2.故障报警 监控器与模块(电压/电流信号传感器)之间的连接线断路、短路;监控器与其分体电源间连接线断路、短路;当监控器出现以上故障时,能发出与监控报警信号有明显区别的声光故障报警信号;故障期间,非故障回路的正常工作不受影响。
3.控制输出功能 对个别或全部被监控设备的报警继电器进行远程遥控操作。
4.报警记录功能 记录10000条相关故障报警信息;报警类型:故障类型、发生时间、故障描述;报警事件查询 ;报警记录打印。
5.自检功能 连接检查:通信线路及分体电源线路的断路、短路;设备自检:手动检查或系统自检。
