数据中心基础设施监控管理系统
系统简介
功能:
ACREL-8000数据中心基础设施监控管理系统是安科瑞电气股份有限公司从客户需求出发,集合数据中心运维的特点,从设备的底层监控到管理,再到全面运维流程管理,运用数据挖掘、处理、运算等多种手段,对各种工作进行高效协调、调度、指引实现数据中心基础设施高效、安全的维护工作。通过整合自身优势,为数据中心客户提供数据中心集中监控管理完整的系统解决方案。

应用场所:
(1)企业数据中心;
(2)政府数据中心;
(3)网络机房、数据业务机房;
(4)通信基站和模块局;
(5)小区物业机房;
(5)大型数据中心(IDC)。

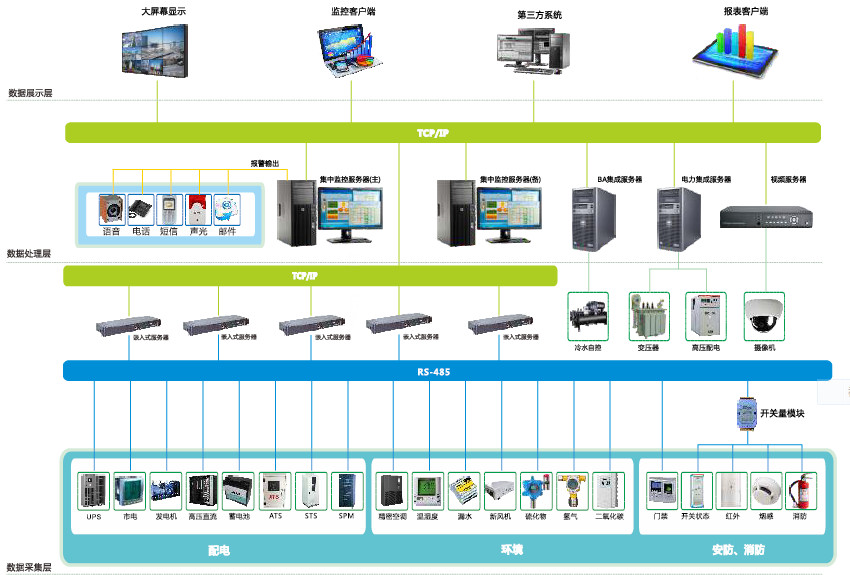

系统结构

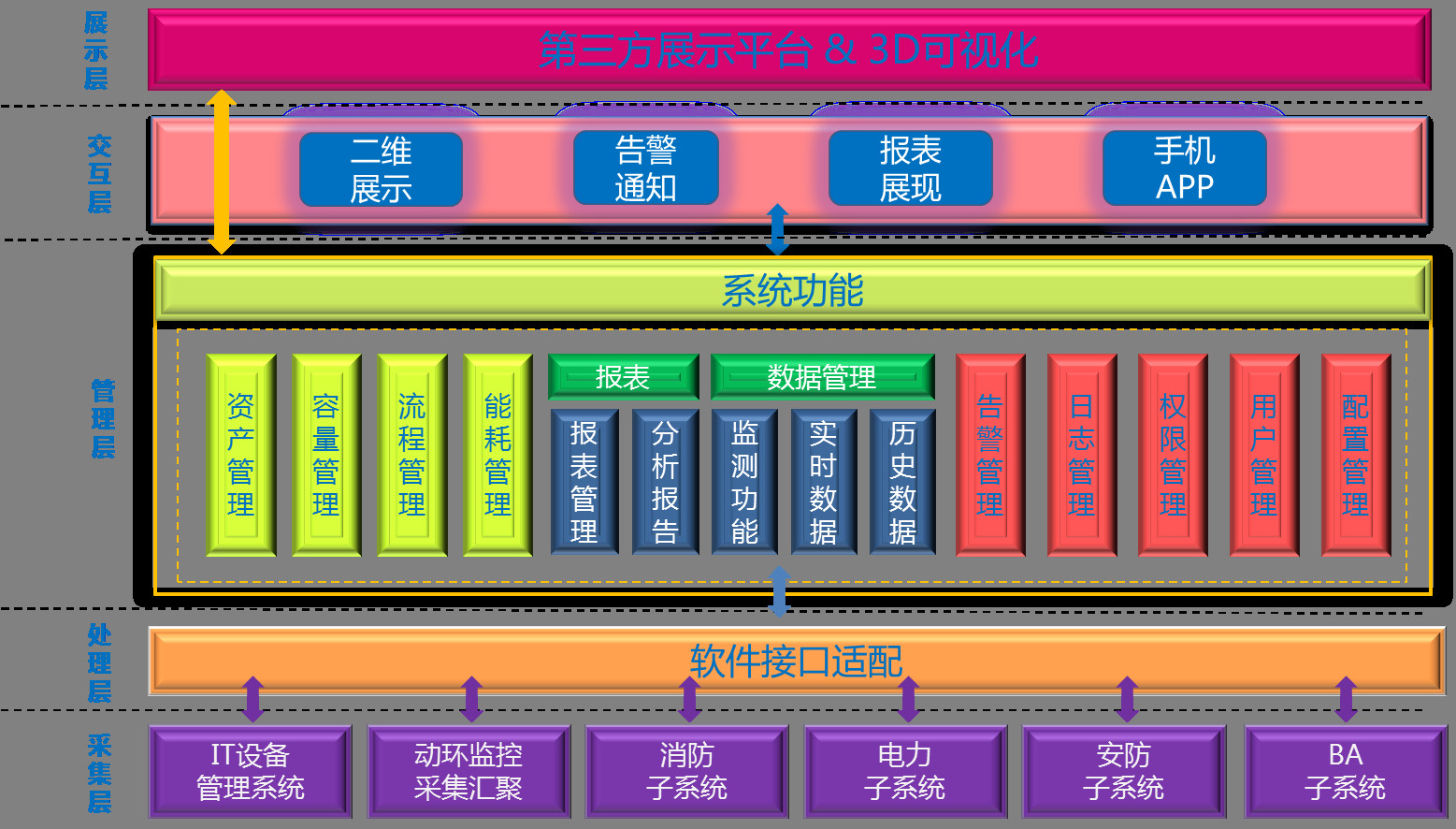

  整个系统管理架构分为采集层、处理层、管理层、交互展示层四个层次。

1)大型数据中心

2)全国联网
系统功能
  基础设施集中监控采用一体化监控采集系统(运行在嵌入式服务器上),系统主要功能有:
1)机房设备监控
  系统自身提供各种设备通讯接入端口,连接各种设备,例如红外,烟感、水浸、门禁、视频、空调,电源,UPS,发电机,服务器等,一旦发现异常,自动报警,发送报警通知信息并联动控制。
2)动力监控
   支持UPS、市电电量、配电开关、蓄电池组、精密配电柜、ATS/STS、电源支路电流、PDU机柜电源、防雷器、发电机等设备监控。
3)环境监控
  支持空调、漏水、温湿度、空气质量、光照度、粉尘含量等监测。
4)安防、消防
  支持视频监控、门禁管理、入侵检测、火灾检测、极早期监测。
5)微环境监控
  支持监控机柜内的温度湿度状态、线路状态、供电状态,保障核心设备的稳定运行,辅助分析机房的局部环境及能源应用情况。
6)联动控制
  对所有设备设置报警上下限,任何设备数据超出范围,系统能够产生报警信息,并联动控制其他接入设备,例如录像、喷淋、新风机、空调等。
  系统提供统一运维入口,统一访问入口作为技术与业务部门之间的统一接口,同时综合调度后台各个运维流程。用户通过统一平台登录,实现在一个平台上进行各项基础设施状态查看、处理和审批操作,减少运维各项服务获取的复杂度,同时门户还提供各类信息系统的帮助信息,包括知识库、动态信息及相关的服务通告,以及各类信息服务相关的汇总统计显示。使得用户获取和使用信息服务更直接、更方便,实现信息共享、综合利用。
设备选型
序号 设备名称 设备型号 数量 单位
一、漏水监测
1 定位式测漏控制模块 XW-PC-3
2 15米测漏感应线 XW1000
3 引出线 XW-MLC-4M
4 15米跳接线 XW-MJC
5 终止端(断线检测末端) XW-MET
6 固定胶贴 XW-HDC
7 专用电源 AC24V/2A
8 模块箱 TZ-BOX
二、温湿度监测
1 智能温湿度传感器 TZ-TH201
三、门禁监控
1 双门门网络型门禁控制器 AC-200N
2 配件:ID读卡器
3 配件:ID卡
4 配件:单门磁力锁(带门磁)
5 配件:开门按钮
6 配件:门禁板专用机箱电源
四、视频监控
1 8路网络硬盘录像机 DS-7808N-E2/8P
2 枪型网络摄像机 DS-2CD3A20FD-I
3   ★配件:4TB监控专用硬盘
4   ★配件:摄像机电源
五、系统配置
1 嵌入式采集服务器 TZ-ECU1600
